環(huán)氧浸漬樹(shù)脂膠
ML-320
環(huán)氧浸漬樹(shù)脂膠產(chǎn)品概述
ML-320是一種混凝土制品用、無(wú)溶劑、觸變型，雙組份環(huán)氧浸漬樹(shù)脂膠粘劑。作為碳纖維板與平滑基面的結(jié)構(gòu)膠粘劑 ,主要有干法施工和濕法施工兩種施工場(chǎng)境。干法施工主要是用作ML-1201/1301碳纖維布的浸漬樹(shù)脂。濕法施工主要是用于底涂樹(shù)脂。
環(huán)氧浸漬樹(shù)脂碳纖維膠產(chǎn)品特性
ML-320由A組份和B組份一起組成。A組份樹(shù)脂是白色膏體，B組份固化劑是灰色膏體，A、B混合之后呈現(xiàn)淺灰色。一般混合比例為3.5 : 1 , 預(yù)裝雙鐵桶，A桶10.5公斤，B桶3公斤。儲(chǔ)存條件是在5℃ 到35℃干燥密封保存。原裝蜜蜂條件下，ML-320保質(zhì)期為：自生產(chǎn)日期起24個(gè)月。耐鹽霧≥5。
方便混合，用泥刀和浸漬滾筒施工簡(jiǎn)便
立面和頂部施工，性能優(yōu)異
對(duì)多種基面具有良好的粘接性
抗機(jī)械性能強(qiáng)
不需另涂底油 不含溶劑
KYLINT環(huán)氧碳纖維樹(shù)脂浸漬膠
物理指標(biāo)
抗拉強(qiáng)度：≥38N/mm2（7天，+23℃）???????? （ DIN 53455）
粘結(jié)強(qiáng)度：≥40N/mm2? ? （ DIN 53455）
斷裂伸長(zhǎng)率：1.5%（7 天，+23℃）? DIN 53455）
耐化學(xué)腐蝕: 不能與化學(xué)品直接接觸
耐熱性: 可持續(xù)曝露于50℃條件下
黏度
| 溫度 | 粘性 |
| 10℃ | ~10,000mPas |
| 23℃ | ~6,000 mPas |
| 35℃ | ~5,000mPas |
環(huán)氧浸漬樹(shù)脂膠
注意事項(xiàng)
1. 基面準(zhǔn)備。
基面質(zhì)量? 基面必須堅(jiān)固和有足夠的抗拔強(qiáng)度（至少 1.0 N/mm2）或符合設(shè)計(jì)要求?；姹仨毟稍?，無(wú)任何污染物，如：油、油脂、涂層、原有表面處理材料等。粘接的基面必須找平（每 0.3 m 的距離，水平面偏差不超過(guò) 2mm），有階或模具之處， 不超過(guò) 0.5mm。突出的污點(diǎn)可噴砂或研磨清除。結(jié)構(gòu)邊角必須磨成半徑至少為 20 mm的圓角（根據(jù)ML-1201/1301 碳纖維布的類(lèi)型而定）或根據(jù)設(shè)計(jì)要求?？赏ㄟ^(guò)研磨邊角或使用砂漿完成?；鏈?zhǔn)備? 混凝土和石材基面必須用噴砂清理或打磨設(shè)備機(jī)械清除水泥浮漿、疏松和易碎物質(zhì)，露出原來(lái) 的材料面。木質(zhì)基面必須是刨削或砂紙打磨。施工ML-320前，用刷子或工業(yè)真空吸塵器徹底清除基面所有灰塵、疏松和易碎物質(zhì)。必須清除疏松的混凝土或石材基面。基面溫度? 最低 10℃/最高35℃。 環(huán)境溫度? 最低 10℃/最高35℃?；鏉穸? 水含量≤4%。 露點(diǎn)， 施工的環(huán)境溫度至少高于露點(diǎn) 3℃。施工溫度，普通型：? -40℃-50℃。 混合，A：B 組份= 3.5：1（重量比）。必須準(zhǔn)確稱(chēng)量各組份，確?；旌媳染_。攪拌時(shí)間? 預(yù)配套裝：用低速電鉆攪拌棒（最快速度：600 rpm）預(yù)先攪拌 A+B 組份至少3 分鐘，直至混合物密度一致，顏色為均勻的灰色。攪拌時(shí)避免通風(fēng)。然后把混合物倒入干凈容器，低速攪拌約 3分鐘，以避免產(chǎn)生氣泡。根據(jù)產(chǎn)品活性期決定攪拌量。散裝：非預(yù)配套裝需充分預(yù)攪拌各組份，按混和比將各組份倒入適合的攪拌桶，按上述預(yù)配套裝的攪拌方法攪拌。
2.施工指導(dǎo)

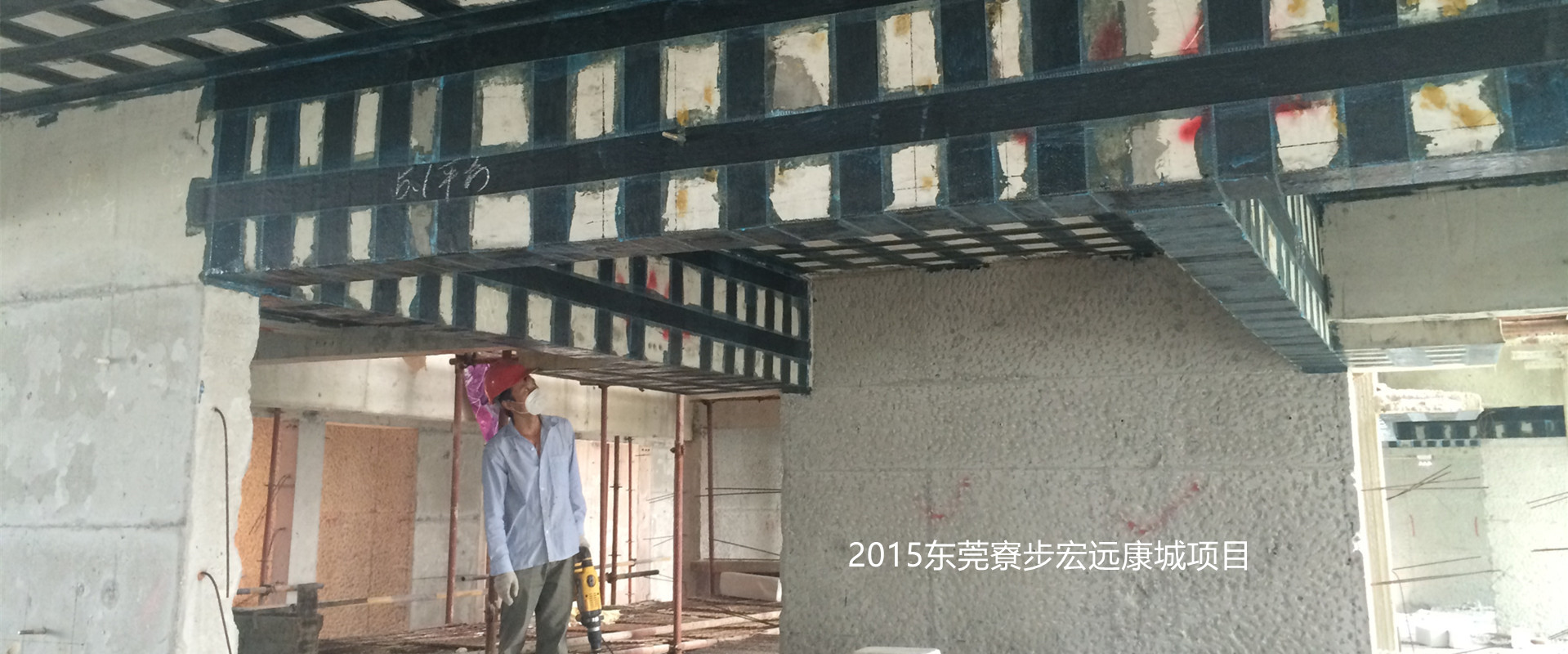

施工準(zhǔn)備，施工前確定基面水含量、相對(duì)濕度和露點(diǎn)。混凝土裂縫修補(bǔ)方法：將ML-1201/1301 碳纖維布切剪成要求的尺寸。施工樹(shù)脂? 使用泥刀、滾筒或刷子將ML-320施工到準(zhǔn)備好的基面。纖維布的放置和層壓, 將ML-1201/1301 碳纖維布沿所需方向放置在ML-320上，用塑料浸漬滾筒將纖維布?jí)喝霕?shù)脂中（壓合方向與纖維方向平行），直至樹(shù)脂在纖維中擠出，并均勻鋪在纖維布表面。切勿過(guò)分用力，以免折疊或弄皺纖 維布。添加纖維布??? 添加ML-1201/1301 碳纖維布，應(yīng)施工更多的樹(shù)脂， 并在上一層ML-320完工60 分鐘（23℃）內(nèi)， “濕對(duì)濕”施工下一層。并重復(fù)上述壓合步驟。若無(wú)法在 60 分鐘內(nèi)施工，至少在 12 小時(shí)后方可覆涂第二層。覆蓋,? 若在ML-320上覆涂水泥涂層，最后一層纖維布上必須覆蓋一層ML-320（不超過(guò)0.5 kg/㎡),切記在樹(shù)脂未干前撒播石英砂。施工彩色涂層前，使用刷子將濕潤(rùn)的ML-320涂平。重疊 ,? ? 纖維方向：ML-1201/1301的重疊厚度不少于100 mm（根據(jù)ML-1201/1301 的類(lèi)型而定）或遵加固規(guī)范。平行并排,? 單向纖維：施工并排的單向ML1201/1301，不需重疊，除非加固規(guī)范列明規(guī)定。多向纖維? 順著纖維的方向至少重疊 100 mm（根據(jù)ML-1201/1301 類(lèi)型而定）或遵加固規(guī)范的要求。
