建筑密封膠
ML-334
裝配式建筑密封膠產(chǎn)品概述
裝配式建筑密封膠ML-334是一種高模量雙組份、無溶劑、可在濕基面固化的環(huán)氧樹脂系統(tǒng)。其使用方法與建筑植筋膠類似，作為一種獨(dú)特的高模量結(jié)構(gòu)粘接劑，主要用于拼裝橋梁結(jié)構(gòu)硬化混凝土構(gòu)件間的粘接。主要成分是改性無溶劑雙組份環(huán)氧樹脂，分為A、B組份，形態(tài)是柔軟膏體。
???????
樹脂密封膠主要應(yīng)用

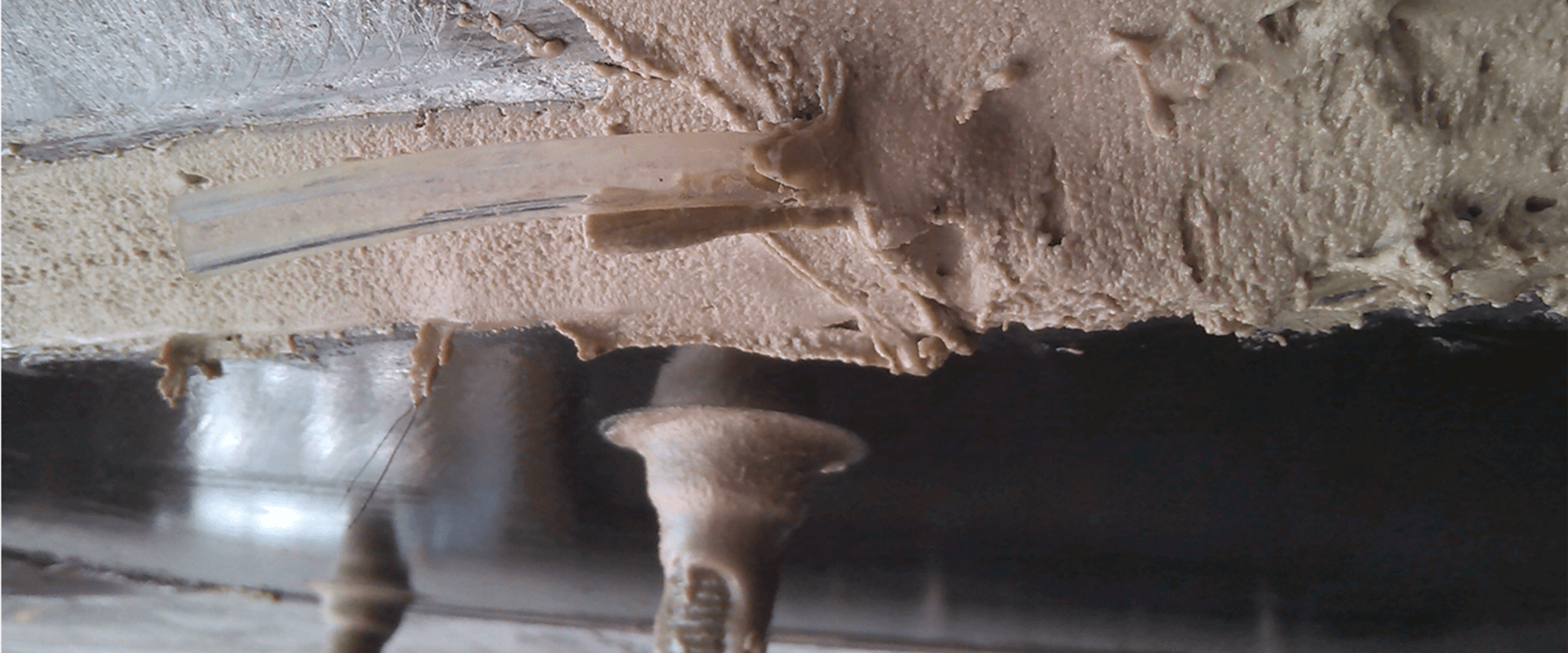

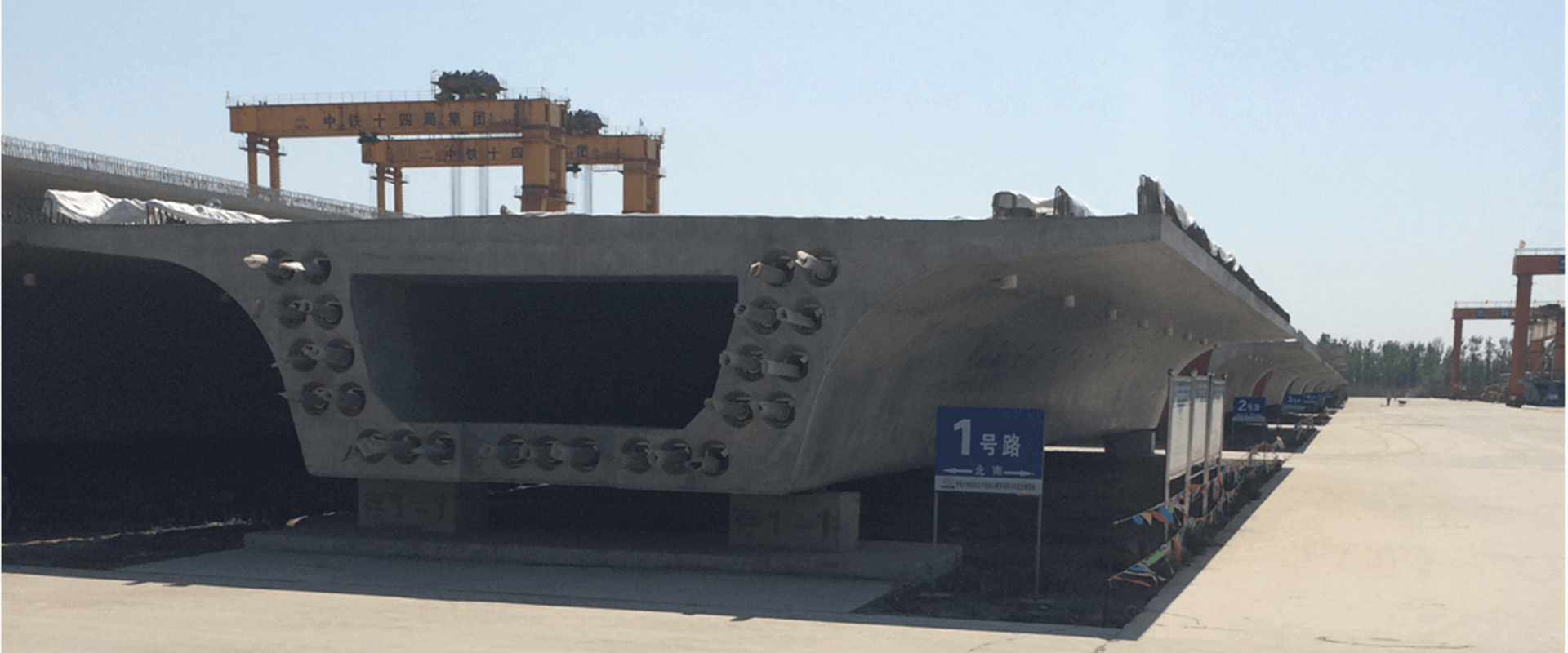

樹脂密封膠主要用于后張預(yù)應(yīng)力拼裝混凝土橋梁預(yù)制構(gòu)件的結(jié)構(gòu)粘接，和混凝土構(gòu)件間接縫的密封，混凝土裂縫修復(fù)。使用時(shí)首先基面必須干凈、密實(shí)?；婵蔀楦稍锘虺睗?，但要避免明水和霜凍。樹脂密封膠在攪拌時(shí)先將各組份單獨(dú)預(yù)攪拌，再混拌直到攪和物的顏色呈均勻一致的灰色。一次攪和的數(shù)量應(yīng)在材料的施工期內(nèi)用完，現(xiàn)配現(xiàn)用。樹脂密封膠施工時(shí)用泥刀、抹刀或帶上手套用手將完全混合的施工到基面上；如果基面潮濕，最好壓入基面。應(yīng)在環(huán)氧材料粘接期內(nèi)對(duì)拼裝構(gòu)件施加后張預(yù)應(yīng)力。
可在潮濕基面施工、固化，固化后并具有在潮濕 環(huán)境中的穩(wěn)定性。
高模量、高強(qiáng)度結(jié)構(gòu)膏狀粘接劑。
不同的固化時(shí)間，以適應(yīng)結(jié)構(gòu)安裝與強(qiáng)度發(fā)展的要求。
施工方便，立面施工無流掛。
混凝土、鋼筋及大多數(shù)建筑材料的理想粘接劑。
配比混和方便，混和比率A:B=2:1（體積比）。
組份顏色編碼，確保正確控制混拌質(zhì)量。
KYLINT建筑密封膠品牌
建筑密封膠規(guī)格包裝
ML-334主要成分是改性無溶劑雙組份環(huán)氧樹脂，呈現(xiàn)為軟膠狀柔軟膏體。A、B組份配比通常為2：1 ， 即A組份12KG, B組份6KG。大批量訂購包裝可以定制。在溫度10℃~40℃的干燥條件下貯存。?? 原包裝密封可保存24個(gè)月。
建筑密封膠物理指標(biāo)
密度：A 組份1.4 kg/L? B組份1.8 kg/L ? ? ? A+B組份混合1.55 kg/L??????????????????
觸變性：?在任何溫度下無流掛 ??? 據(jù)FIP5.3標(biāo)準(zhǔn)
擠壓性： ? 滿足所有負(fù)載要求 ??? 根據(jù)5.4標(biāo)準(zhǔn)
彈力系數(shù)：即刻壓縮系數(shù) : 1000-12000N/mm2
延緩壓縮系數(shù): 9500 – 11000 N/mm2 （FIP 5.13標(biāo)準(zhǔn)）
抗壓強(qiáng)度 ： 24 小時(shí)在5℃下，29 N/mm2 48 小時(shí)在5℃下，50 N/mm2
抗剪強(qiáng)度：傾斜柱面，16.5 N/mm2
建筑密封膠
裝配式建筑密封膠使用指引
基面準(zhǔn)備
基面必須干凈、密實(shí)?；婵蔀楦稍锘虺睗?，但要避免明水和霜凍。清除灰塵、浮漿、油脂、養(yǎng)護(hù)劑、浸漬劑、蠟質(zhì)物、異物、碎屑以及其它污垢。?
攪拌
先將各組份單獨(dú)預(yù)攪拌。穿戴合適的防腐手套和護(hù)目鏡。將全部A 組份和全部B組份一次混拌。用帶攪拌葉的低速電鉆（400-600rpm）攪拌至少3 分鐘。直到攪和物的顏色呈均勻一致的灰色。在攪拌期間，應(yīng)及時(shí)將攪拌桶內(nèi)壁粘接物刮落，確保使用前沒有因攪拌不均而出現(xiàn)的異色條紋。一次攪和的數(shù)量應(yīng)在材料的施工期內(nèi)用完。?
施工
用泥刀、抹刀或帶上手套用手將完全混合的施工到基面上；如果基面潮濕，最好壓入基面。根據(jù)具體項(xiàng)目的需要，可單面施膠，厚度為1/8″ （3 mm）或雙面施膠，厚度為1/16″（1.5mm）。應(yīng)在環(huán)氧材料粘接期內(nèi)對(duì)拼裝構(gòu)件施加后張預(yù)應(yīng)力。
現(xiàn)在開始咨詢
惠州麒麟環(huán)保材料有限公司，研發(fā)了一系列建筑修補(bǔ)加固材料，技術(shù)含量在國(guó)內(nèi)外名列前茅。
