新舊混凝土界面劑
ML-1320
新舊混凝土界面劑
新舊混凝土界面劑ML-1320是一種無(wú)溶劑、高性能雙組份環(huán)氧粘結(jié)界面膠。其使用方法類似于環(huán)氧修復(fù)砂漿修補(bǔ)膠。主要用于：新舊混凝土的粘接，混凝土修補(bǔ)及表面維護(hù)，光滑基層抹灰，取代人工鑿毛等等場(chǎng)景。
新舊混凝土接觸面界面劑
新舊混凝土接觸面界面劑ML-1320由A組份和B組份一起組成。A組份為無(wú)色樹脂，B組份為淺黃色固化劑，A、B混合之后呈現(xiàn)淡黃色。一般混合比例為3: 1 , 預(yù)裝雙鐵桶，A桶9公斤，B桶3公斤。保持干燥儲(chǔ)存，避免陽(yáng)光直射，最佳儲(chǔ)存環(huán)境為5℃ 到25℃干燥密封保存。原裝密封條件下，ML-1320保質(zhì)期為自生產(chǎn)日期之后兩年。20攝氏度時(shí)，A組份密度為1.1kg/l， B組份密度為1.0kg/l，混合密度約1.1kg/l 。
易于施工，噴圖、涂刷皆可
適合各種材料如混凝土、金屬、木材等之間的粘結(jié)
無(wú)揮發(fā)性溶劑
即使在潮濕的表面上同樣具有優(yōu)異的性能
固化后無(wú)收縮 粘結(jié)強(qiáng)度高
KYLINT新舊混凝土界面劑
物理指標(biāo)
抗剪強(qiáng)度：≥25N/mm2
粘結(jié)強(qiáng)度：≥1.7N/mm2
沖擊剝離長(zhǎng)度：≥0.3mm
1KG ML-1320約等于1L
可用施膠時(shí)間
| 溫度 | 1KG混合物 |
| 5℃ | ~120分鐘 |
| 10℃ | ~100分鐘 |
| 23℃ | ~85分鐘 |
| 30℃ | ~25分鐘 |

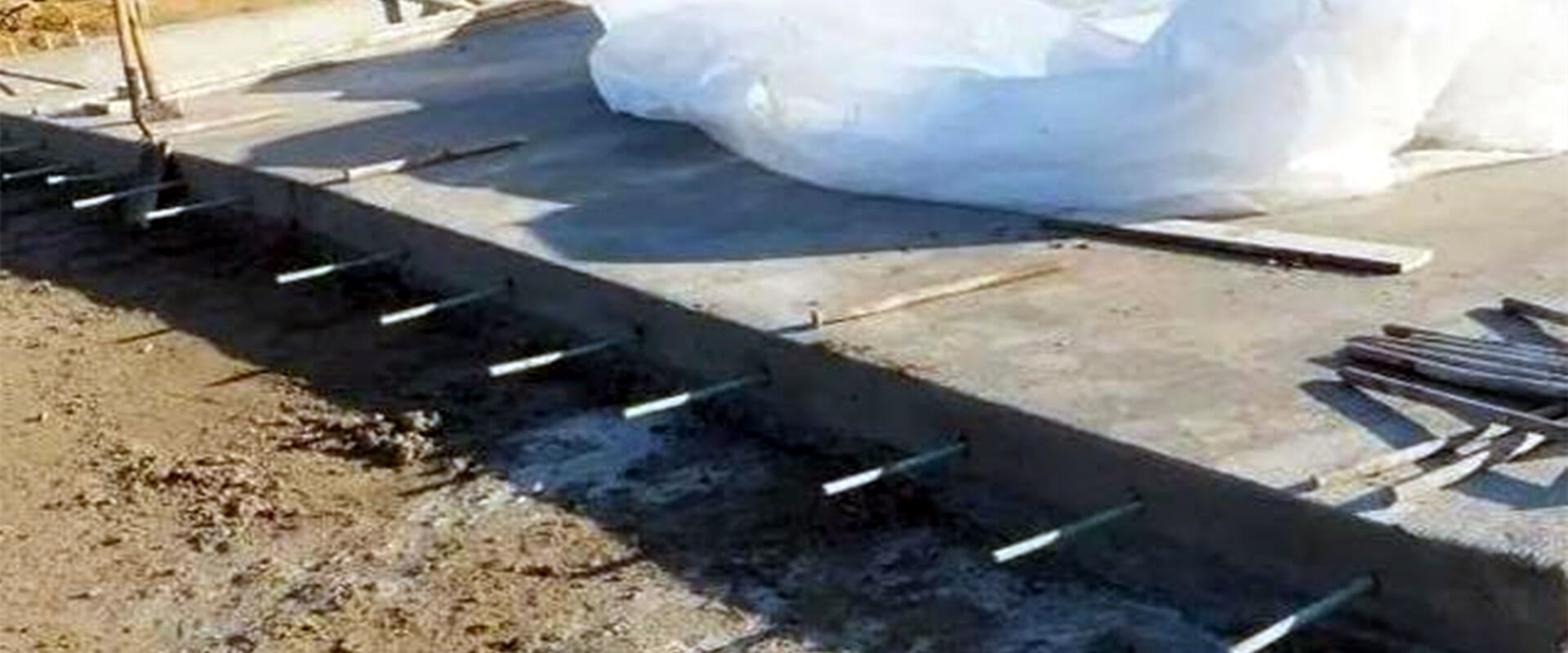

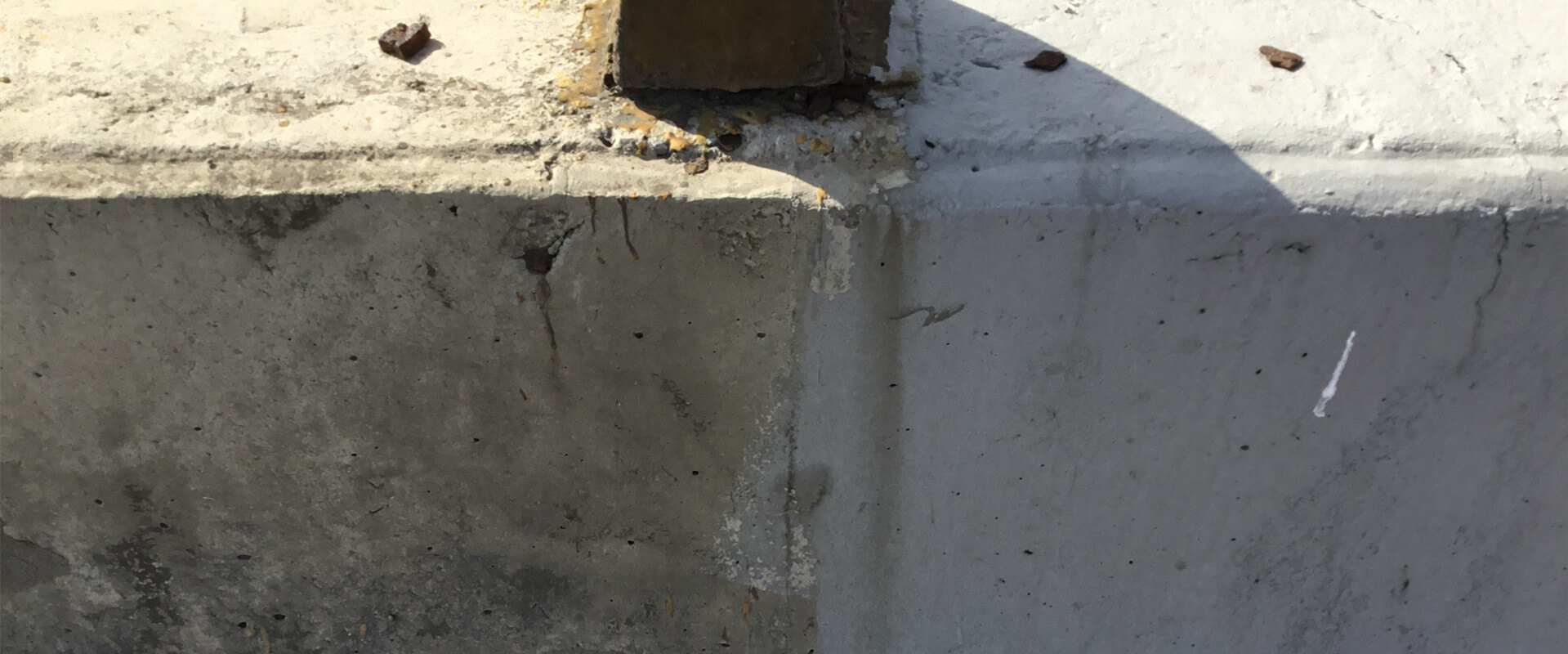

新舊混凝土交接面處理
新舊混凝土交接面處理工藝?
基層處理
對(duì)表面打磨處理，鑿去混凝土表面風(fēng)化酥松層，碳化銹裂層及油污層，直至露出堅(jiān)實(shí)基層，然后清洗除塵污，保證基面平整、干凈密、密實(shí)?；婵梢蕴幱诟伞⒊被驖竦臓顟B(tài)。?
混合?? ?
以不超過300轉(zhuǎn)的低速分別攪拌A、B兩組，然后按A:B=3:1的重量比準(zhǔn)確稱量A、B組份。將主劑A與固化劑B倒在容器中，用不超過300轉(zhuǎn)的低速攪拌，直至色澤完全均勻?yàn)橹?。在攪拌的過程中，確保攪拌器中所有部位接觸到，以便得到最佳混合效果。?
施工? ????
攪拌好后,直接用刷子、滾筒或噴涂設(shè)備將界面劑涂覆到基面上。在潮濕基面上，應(yīng)確保界面劑被可靠涂刷到位。在澆筑新混凝土或抹水泥砂漿時(shí)，界面劑應(yīng)尚處于粘稠狀態(tài)。施工環(huán)氧砂漿，應(yīng)在界面劑施工24小時(shí)內(nèi)完成。?
攪拌時(shí)間????????
預(yù)制包裝：將所有的B組份加入A組份，用電攪拌棒以250轉(zhuǎn)/分鐘的攪拌速度至少攪拌3分鐘，避免空氣進(jìn)入。?
儲(chǔ)存包裝 ???????
密封儲(chǔ)存于陰涼、干燥、通風(fēng)處，儲(chǔ)存溫度10~40℃;
自生產(chǎn)之日起，有效期二年；
包裝規(guī)格–A：9kg，B：3kg。
